Kontakttīkla piekare ir būtiska sastāvdaļa elektrificētu dzelzceļu sistēmās. Tā ir konstrukcija, kas atrodas virs dzelzceļa sliedēm un nodrošina elektrisko savienojumu starp vilcieniem un elektroapgādes tīklu.
Šīs piekares parasti sastāv no metāla konstrukcijas, uz kurām piestiprināts elektriskais vadu kontakts. Vilciens ir aprīkots ar īpašiem vadošajiem elementiem, kas pieskaras šai kontaktu vadai un nodrošina elektrisko savienojumu. Tas ļauj vilcieniem izmantot elektrisku jaudu no dzelzceļa elektroapgādes sistēmas, lai darbinātu dzinējus un citas elektriskas ierīces.
Skavas kontaktvadam un kontakttīklam
Apraksts:
Kabeļu pilinātājiem, strāvas padevei / bezstrāvas padevei
Raksturlielumi:
Griezes moments 20-25 Nm
Materiāls:
Korpuss CuNiSi
Modeļi:
Skavas kontakttīkla vadam
Apraksts:
Pilinātājiem, strāvas padevei
Raksturlielumi:
Griezes moments 12 Nm
1) KZ 13 (3 x)
KZ = sešstūra presēšanas instrumenta atslēgas numurs, pieejama trīskāršā kompresijas forma
Materiāls:
Korpuss E-Cu
Modeļi:
Skavas dubultkontakta vadam
Apraksts:
Kabeļu pilinātājiem, bezstrāvas padevei
Raksturlielumi:
Cita kontaktvada rieva pēc pieprasījuma
Materiāls:
Korpuss CuNiSi / Thimble Cu
Modeļi:
Pašreizējā barošana, regulējama
Apraksts:
Piekare kontaktvadam, strāvas padeve
Raksturlielumi:
Citi garumi un kontaktvadu rievas pēc pieprasījuma
Materiāls:
Skava CuNiSi/Inox, regulējošā daļa Inox, Kabelis Cu
Modeļi:
Nepārtraukta barošana, regulējama
Apraksts:
Kabeļu pilinātājiem, bezstrāvas padevei
Raksturlielumi:
Citi garumi un kontaktvadu rievas pēc pieprasījuma
Materiāls:
Skava un regulējama daļa CuNiSi / Vads Bz 2
Modeļi:
Elastīgs kabeļa stiprinājums SHP4
Apraksts:
Piemērojams visu veidu maiņstrāvas un līdzstrāvas sistēmām, strāvas padevei.
Raksturlielumi:
Palielina augšējo kontaktu sistēmas elastību un samazina cietos punktus
Uzlabo pantogrāfa kontakta kvalitāti lielā ātrumā.
Materiāls:
CuNiSi

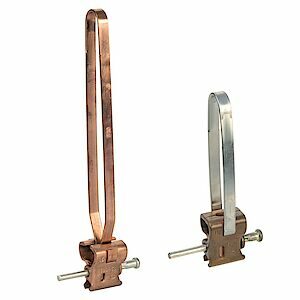

Siksnu stiprinājumi CuNiSi
Apraksts:
Balstiekārta palīgkabelim, bezstrāvas padeve
Materiāls:
Korpuss CuNiSi / Band CuNiS
Siksnu stiprinājumi – nerūsējošais tērauds
Apraksts:
Balstiekārta palīgkabelim, bezstrāvas padeve
Materiāls:
Korpuss CuNiSi / Band nerūsējošais tērauds
Modeļi:

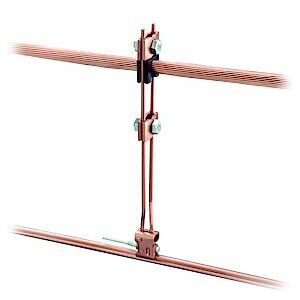

Ar augstuma ierobežojumu
Apraksts:
Piekare kontaktvadam, bezstrāvas padeve
Raksturlielumi:
Griezes moments 12-15 Nm
Materiāls:
Korpuss CuNiSi / Cietā stieple Cu
Modeļi:
Bez augstuma ierobežojuma
Apraksts:
Piekare kontaktvadam, bezstrāvas padeve
Raksturlielumi:
Griezes moments 12-15 Nm
Materiāls:
Korpuss CuNiSi / Cietā stieple Cu
Modeļi:
